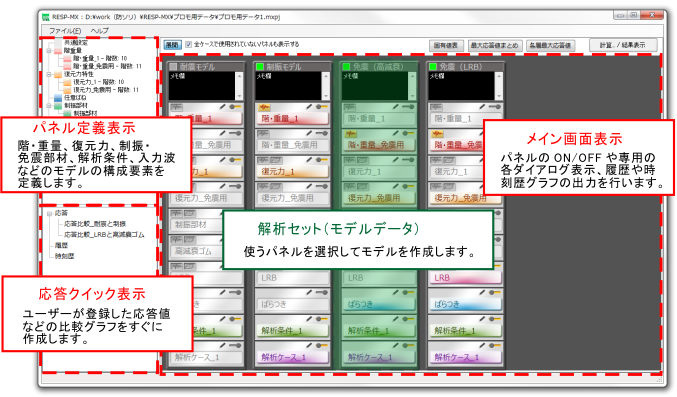

メイン画面

• 視覚的にわかりやすい解析ケース設定
• 同一データファイル内で管理

視覚的にわかりやすい解析ケース設定ができ、複数の解析ケースを同一データファイル内で管理できます。

サブ画面

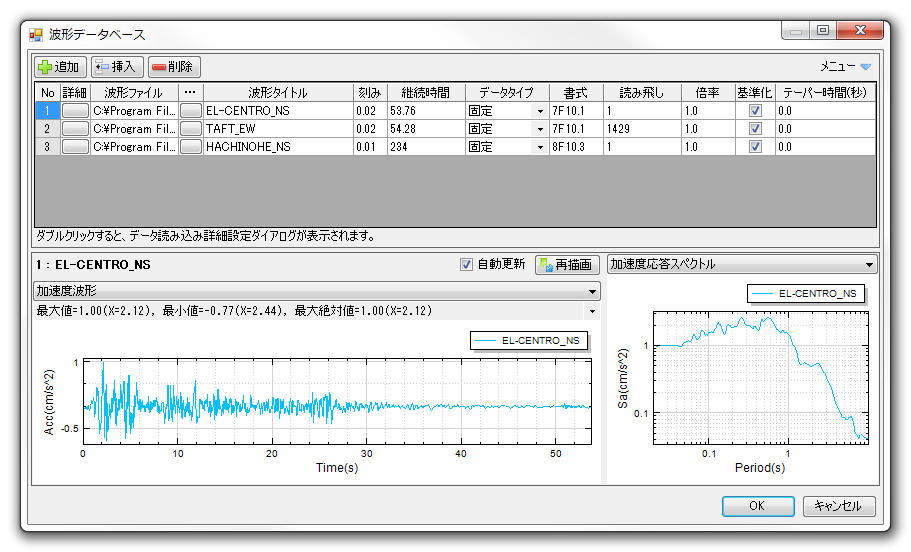

波形定義

入力する波形データの形状、スペクトルを波形定義画面で確認できます。

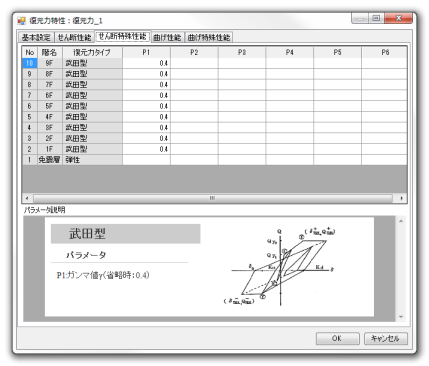

復元力特性

設定した復元力特性の履歴則とパラメータがあるのかを、画面上ですぐに確認できます。

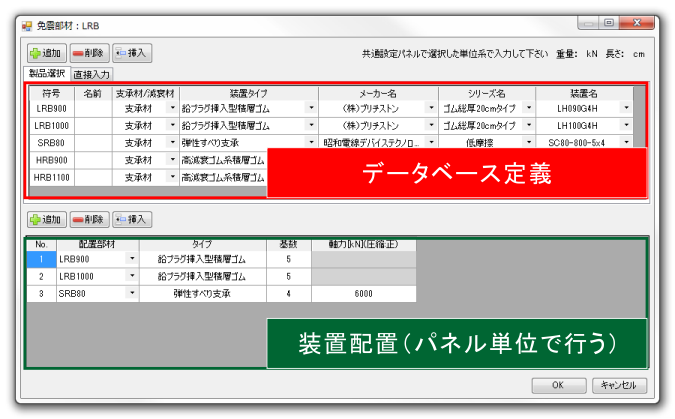

免震装置の定義と配置

免震装置はあらかじめ各メーカーの装置情報が入っており、型番を選ぶことで装置の入力ができます。

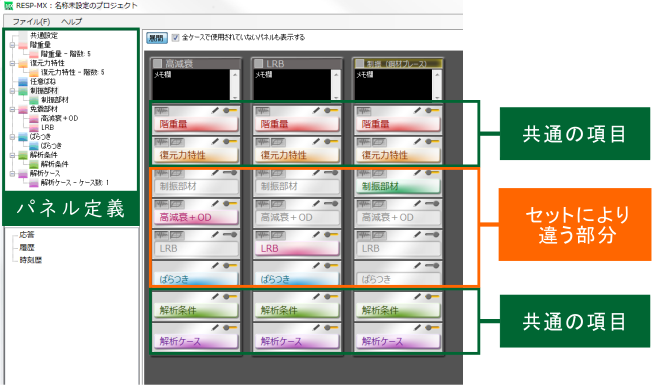

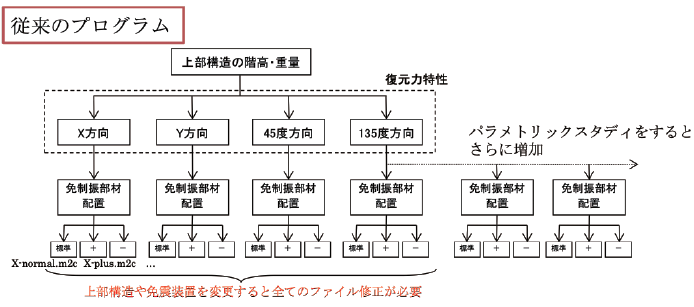

パラメトリックスタディに特化したインターフェイス

定義したパネルを組み合わせてモデルを作成する方式を採用

• モデルごとの不整合が視覚的に分かります。
• 共通の項目を更新すればすべてのセットで反映されるため、入力の省力化が図れます。

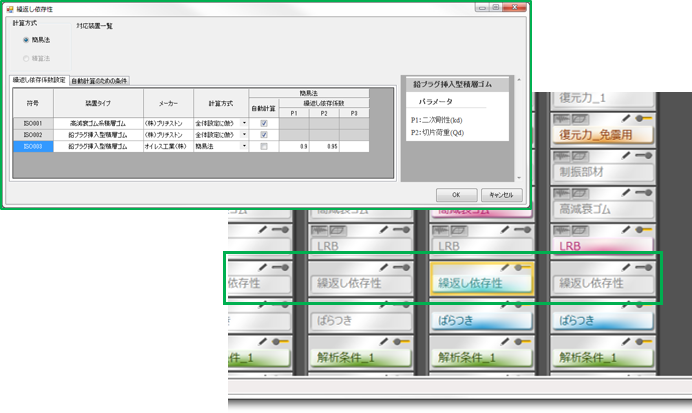

長周期の繰り返し依存性検討の入力サポート

• 繰り返し依存の検討はパネルを配置するだけで考慮できます。
• 簡易法は一度解析を行なって免震装置の低減率を求め、再度解析を行なう所までを自動で行ないます。
• 精算法は時刻歴で、都度低減させます。

データインポート機能

RESP-MX, RESP-M/IIで作成されたデータをインポートし、モデルをマージすることができます。例えば、別物件で作成した制振装置や免震装置、波形などの情報を簡単に移行することができます。
